Una válvula de mariposa tiene pocas piezas. Cuerpo. Asiento. Provenir. Desct. El disco hace el trabajo. Gira. Se abre y el líquido fluye. Cerrado y el fluido se detiene. un fundición de disco de mariposa es la forma cruda de ese disco. Metal fundido vertido en un molde. Enfriado. Mecanizado. Luego ensamblado en la válvula. El molde debe ser redondo. Tiene que ser fuerte. Necesita sellar contra el asiento. Esto es lo que los compradores deben saber.
El disco gira 90 grados para abrir o cerrar la válvula.
El disco se encuentra dentro del cuerpo de la válvula. Un eje pasa por el disco. Gira la manija. El eje gira. El disco gira. Cuando el disco está paralelo al flujo, la válvula está abierta. Pasos de fluido. Cuando el disco es perpendicular, la válvula está cerrada. El disco presiona contra el asiento. No pasa ningún líquido.
La fundición de un disco de mariposa comienza con una forma aproximada. La pieza fundida tiene una cara plana. Tiene un cubo para el eje. Puede tener una ranura de sellado. El disco mecanizado es preciso. El casting no lo es.
El disco debe ser redondo y plano.
Si la pieza fundida del disco de mariposa no está redonda, el disco no sella. El líquido se escapa. Si el disco está deformado, el mismo problema. El casting debe realizarse sin estrés. El mecanizado elimina material. El metal restante no debe moverse.
Hierro fundido para agua y aguas residuales.
El hierro fundido es común para la fundición de discos de mariposa. Barato. Fácil de mecanizar. Bueno para agua, aguas residuales y fluidos suaves. El disco se oxida. En agua, eso está bien. En otros fluidos, el óxido es contaminación.
El hierro dúctil es más fuerte. Se dobla antes de romperse. Una fundición de disco de mariposa de hierro dúctil soporta presiones más altas. Es menos quebradizo.

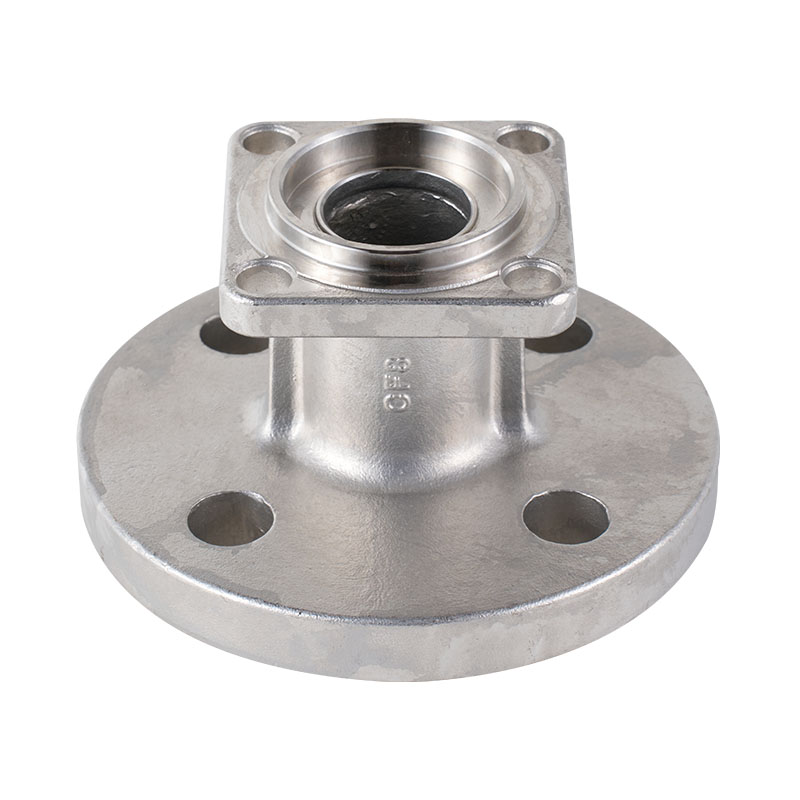

Acero inoxidable para resistencia a la corrosión.
Los discos de acero inoxidable no se oxidan. Un disco de mariposa fundido en acero inoxidable 304 maneja agua y productos químicos suaves. El acero inoxidable 316 soporta agua salada y productos químicos agresivos. El acero inoxidable cuesta más que el hierro. Dura más en ambientes hostiles.
Así es como se comparan los materiales:
Bronce de aluminio para agua de mar.
El bronce de aluminio resiste la corrosión del agua salada. Un disco de mariposa fundido en bronce de aluminio es para barcos y plataformas marinas. El material es caro. Dura décadas en agua de mar.
Fundición en arena para discos grandes y poco volumen.
Se presiona un patrón en forma de disco en la arena. El metal fundido llena la cavidad. La arena se desprende. La fundición del disco de mariposa es rugosa. Necesita mecanizado.
La fundición en arena es barata para pequeñas cantidades. El acabado superficial es rugoso. Las tolerancias son flojas. Lo suficientemente bueno para discos que serán mecanizados por todas partes.
Fundición a la cera perdida para discos pequeños y de gran volumen.
Un patrón de cera está recubierto de cerámica. La cera se derrite. El metal fundido llena la carcasa cerámica. La fundición con disco de mariposa es más suave que la fundición en arena. Se necesita menos mecanizado.
La fundición a la cera perdida cuesta más por pieza. Las herramientas son más caras. Bueno para alto volumen.
Fundición a presión para discos finos
El metal fundido se introduce bajo presión en una matriz de acero. La fundición del disco de mariposa es precisa. Se necesita poco mecanizado. La fundición a presión es rápida. Los troqueles son caros.
Trabajos de fundición a presión para discos pequeños. Los discos grandes necesitan troqueles más grandes. Demasiado caro.
Precisión dimensional del cubo.
El cubo sostiene el eje. Un disco de mariposa fundido con un cubo descentrado hace que el disco se tambalee. El disco no sella. Es necesario mecanizar el orificio para el eje. La fundición necesita suficiente material para el mecanizado.
Verifique el espesor de la pared del cubo. Demasiado delgado y el cubo se agrieta al perforar el orificio del pasador.
Planitud de la cara del disco.
La cara del disco sella contra el asiento. Un disco de mariposa fundido que no es plano tiene fugas. El asiento no puede adaptarse a un disco deformado.
La planitud se mide en milímetros por metro. Un buen disco es plano dentro de 0,2 mm por 100 mm de diámetro.
Acabado superficial de la zona de sellado.
El borde del disco sella contra el asiento. Una superficie rugosa rasga el asiento. Un disco de mariposa fundido con un acabado superficial liso (Ra 1,6 o mejor) prolonga la vida útil del asiento.
Esto es lo que significa el acabado superficial para sellar:
El disco está fuera de ronda.
El molde cambió. La fundición del disco de mariposa no es redonda. El mecanizado no puede solucionarlo. Se ha eliminado demasiado material de un lado. El disco está desequilibrado. Vibra cuando la válvula funciona.
La porosidad provoca fugas a través del disco.
Pequeños agujeros en el casting. Un disco de mariposa fundido con porosidad pierde líquido a través del propio disco. La válvula está cerrada. El líquido todavía pasa. La válvula falla.
El cubo se agrieta bajo torsión
El actuador aplica par al eje. El eje aplica torsión al cubo. Un disco de mariposa quebradizo se agrieta. El disco gira sobre el eje. La válvula deja de funcionar.
El disco se deforma después del mecanizado.
Tensiones residuales en la fundición. Mecanice el disco hasta quedar plano. El estrés se libera. El disco se deforma. Ya no es plano. La válvula gotea.
Una pieza fundida de disco de mariposa es una pieza sencilla. Disco redondo. Eje en el centro. Pero los pequeños defectos causan grandes problemas.
Elija el material adecuado. Hierro fundido para agua. Inoxidable para productos químicos. Bronce para agua de mar.
Busque precisión dimensional. Cara plana. Superficie de sellado lisa. Sin porosidad. Sin estrés residual.
Un buen casting cuesta más. Se mecaniza bien. Sella herméticamente. Dura años. Un casting barato ahorra dinero por adelantado. Gotea. Se agrieta. Falla. La válvula es chatarra. No vale la pena.
Cómprelo en una fundición que pruebe sus piezas fundidas. Radiografía para detectar porosidad. Tratamiento térmico para aliviar el estrés. Mida cada lote. Tus válvulas funcionarán. Tus clientes estarán contentos. Ese es el objetivo de una válvula de mariposa. Para detener el flujo cuando debería. Un buen disco hace que eso suceda. Un disco malo no. Elija sabiamente.
