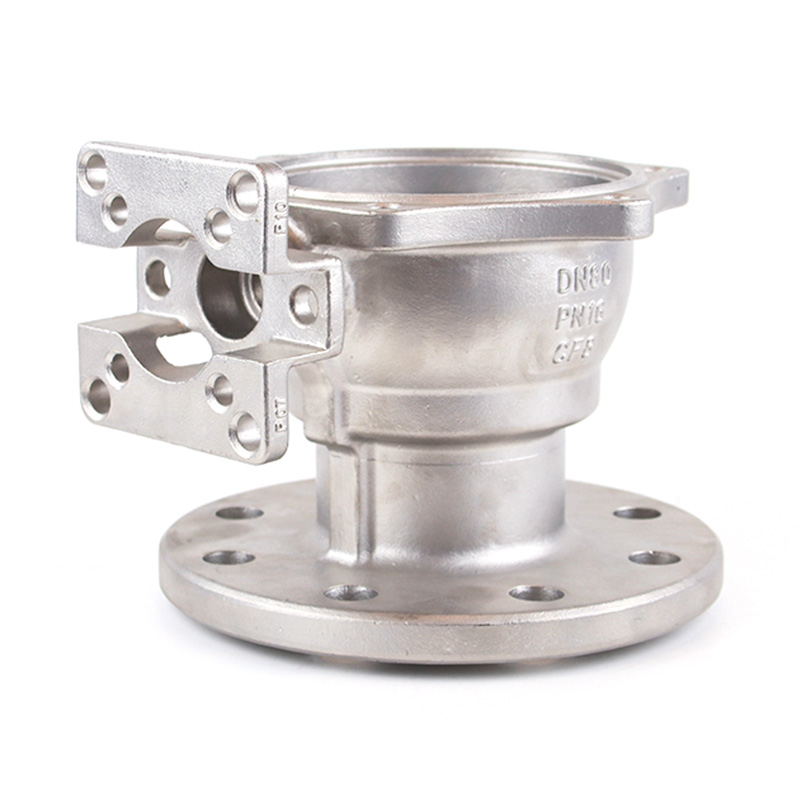

Necesitas flujo total. Sin restricciones. Sin caída de presión. Eso es lo que ofrece una válvula de bola con brida de paso total. La bola tiene el mismo diámetro que el tubo, por lo que el recorrido del flujo es recto. Nada se estrecha. Nada lo obstruye. un fundición de válvula de bola con brida de paso total hace eso posible.
La abertura de la bola coincide exactamente con el tamaño del tubo.
La bola tiene un diámetro interior igual al diámetro interior del tubo. Una válvula de bola con brida de paso total produce una válvula sin reducción en el área de flujo. El recorrido del flujo es recto cuando la válvula está abierta. Sin cuellos de botella, sin turbulencias.
Una turbulencia reducida significa menos caída de presión
Sin estrecharse, el líquido avanza en línea recta. Una válvula de bola con brida de paso total minimiza la turbulencia y la pérdida de presión. Los altos caudales se mueven eficientemente. Los costos de bombeo se mantienen más bajos.
Pasar sólidos y lodos sin obstrucciones
Las válvulas de paso total dejan pasar sólidos más fácilmente que las válvulas de paso reducido. Una válvula de bola con brida de paso total proporciona un camino despejado para lodos, fluidos viscosos y materiales con sólidos suspendidos. No hay zonas muertas para la acumulación.
Una cavidad más grande para albergar la pelota de tamaño completo.
El cuerpo de la válvula es más grande que un diseño de orificio estándar. Una válvula de bola con brida de paso total tiene una cavidad interna más grande para adaptarse a la bola de tamaño completo. El espesor de la pared sigue cumpliendo los requisitos de presión.
Bridas estándar, diferentes internos.
Las bridas coinciden con el tamaño de la tubería, no con el diámetro de la válvula. Una válvula de bola con brida de paso total utiliza las mismas dimensiones de brida que una válvula de paso estándar del mismo tamaño de tubería. La instalación es la misma: el flujo es diferente.
Componentes coincidentes para un sellado adecuado
La bola es más grande y los asientos tienen el tamaño adecuado para sellarla. Una válvula de bola con brida de paso total requiere asientos, vástago y cojinetes coincidentes. El paso de paso total permanece libre mientras la válvula sella herméticamente.
Materiales comunes para piezas fundidas de válvulas de bola con brida de paso total:
Tuberías y líneas de transmisión.
Las válvulas de paso total son el estándar en tuberías. Una válvula de bola con brida de paso total proporciona un flujo sin restricciones para la transmisión de petróleo, gas y agua. Menores costos de bombeo y sin restricción de flujo.
Manipulación de lodos y sólidos
Los materiales que se asientan o se obstruyen necesitan válvulas de paso total. Una válvula de bola con brida de paso total maneja lodos, aguas residuales y fluidos con sólidos suspendidos. Sin acumulación, sin bloqueos.
Sistemas de proceso de alto flujo
Los procesos de gran volumen necesitan capacidad de flujo total. Una válvula de bola con brida de paso total satisface la demanda de plantas químicas, refinerías e instalaciones de procesamiento.
Operaciones de pigging
Las tuberías con pigned necesitan válvulas de paso total. Una válvula de bola con brida de paso total permite que los cerdos pasen sin obstrucciones. El diámetro interior de la válvula coincide con el de la tubería.
Clasificación de presión
La pieza fundida es más grande que una válvula de diámetro estándar. Una válvula de bola con brida de paso total debe tener un espesor de pared y una resistencia del material adecuados para la presión del sistema.
Selección de materiales
El fluido dicta la elección del material. Acero al carbono para gas, inoxidable para fluidos corrosivos, dúplex para alta presión y corrosión. La pieza fundida de una válvula de bola con brida de paso total debe cumplir con las condiciones de servicio.
Integridad de la fundición
Las piezas fundidas de paso total son más grandes y más complejas. Se debe inspeccionar la pieza fundida de una válvula de bola con brida de paso total para detectar porosidad e inclusiones. El molde debe estar en buen estado para mantener la presión.
Cumplimiento de bridas
Las bridas deben coincidir con el estándar de tubería. Una válvula de bola con brida de paso total utiliza bridas ANSI, DIN o JIS con el círculo de perno, el espesor y el revestimiento correctos.
Compatibilidad de asientos
Los asientos tienen que sellarse contra la bola más grande. Una válvula de bola con brida de paso total necesita asientos que soporten la presión y la temperatura. PTFE para servicio general, asientos metálicos para alta temperatura.
Par de funcionamiento
Las válvulas de paso total tienen bolas más grandes y un par mayor. Una válvula de bola con brida de paso total debe diseñarse para el par de operación requerido. El vástago, los cojinetes y el actuador deben tener el tamaño correspondiente.
Pruebas
La prueba hidrostática confirma que la válvula está en buen estado. Se debe probar la resistencia de la carcasa y las fugas del asiento de una válvula de bola con brida de paso total antes de su instalación.
Las válvulas de bola con brida de paso total son esenciales cuando es necesario que el flujo no esté restringido. La pieza fundida es más grande, más resistente y más precisa que los diseños de orificio estándar. Una válvula de bola con brida de paso total es la diferencia entre un sistema que funciona con la máxima eficiencia y uno que pierde presión, desperdicia energía y tiene dificultades para mover el fluido. Consiga la fundición correcta y la válvula proporcionará un flujo total. Hágalo mal y nunca obtendrá lo que pagó.
